Проверка монитора на битые пиксели: тестовые картинки для экрана телевизора

Как битые пиксели влияют на изображение

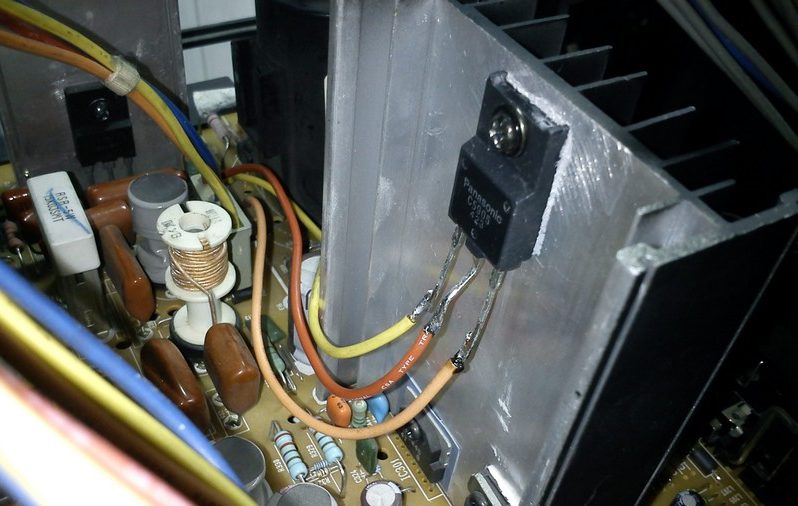

ТВ транзистор

Пиксель — точка, из которой формируется изображение на экране. Отдельно взятый блок состоит из трех субпикселей: зеленого, красного, синего. За каждый отвечает транзистор, включающий или выключающий один из цветов по команде.

В простой модели матрица состоит из более чем 6 миллионов субпикселей, а в новых панелях, поддерживающих формат 4K, их количество может доходить до 37 миллионов. При таком показателе высока вероятность выхода из строя нескольких транзисторов.

Если на экране появляется заметная белая точка, это мертвый пиксель, который может испортить впечатление от просмотра видео.

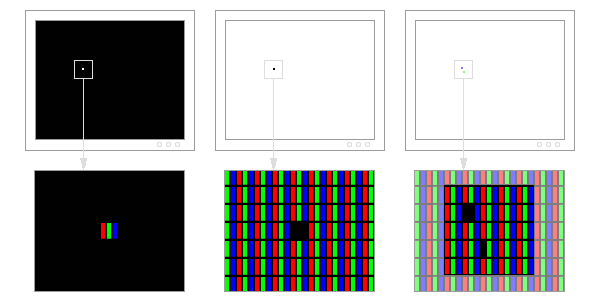

Разновидности битых пикселей

Проверка телевизора на битые пиксели может указывать на неправильный прием входного сигнала, искажение цвета и дефект изображения. Термин «сломанный» интерпретируется как отсутствие изменения цвета из-за отказа транзистора. Сломанный объект выглядит как точка.

Типы искажений указаны в международном стандарте ISO 13406-2: 2001 и в российском ГОСТ Р 52324-2005:

• клетки постоянно включены. Независимо от типа сигнала, все три цвета работают на 100%. На выходе получается полностью белое изображение. Контролируется черной заливкой;
• пиксели постоянно выключены. Цветовые каналы ячеек отключены, и на выходе будет черное изображение. Отметьте его белой заливкой;
• цветные клетки. Они входят в группу аномалий, так как независимо от типа сигнала цветовые каналы искажаются. Полученное изображение имеет искаженный цвет. Белый виден на темном фоне, черный на светлом фоне и раскрашен на любом изображении. Для проверки матрицы используйте эталонные заливки: синий, желтый, голубой, пурпурный и красный;
• зависимые клетки. Также называется аномальным, поскольку на качество цвета влияет температура ближайшего пикселя.

Ячейки, которые горят постоянно и не горят постоянно, относятся к категории редких дефектов.

Типы битых пикселей. Постоянно яркие черные, белые, синие и зеленые пиксели являются наиболее заметными, неудобными для зрения и утомляемыми глазами.

Причины появления битых пикселей

На мониторе огромное количество точек, поэтому даже самые известные бренды не могут на 100% гарантировать работоспособность оборудования. Поэтому среди причин специалисты называют несовершенство технологического процесса или брак матрицы.

Интересно знать! Мертвый пиксель появляется в слое жидких кристаллов и в слое очень тонкого пленочного транзистора.

Для появления бракованных клеток достаточно:

• отказы транзистора, управляющего жидкими кристаллами. Нефункциональные элементы имеют вид черных точек. Если проверка в магазине на неработающие битые пиксели показала их наличие, откажитесь от покупки телевизора — в случае покупки его можно отремонтировать только частично;
• субпиксель застыл в одной позиции. Неисправность находится в слое жидких кристаллов и выглядит как яркая белая или цветная точка. Такие элементы могут исчезнуть сами по себе.

Важно! Устройство с числом пикселей ниже указанного в стандартах не подлежит возврату по гарантии.

Когда наличие битых пикселей признаётся дефектом

В классе А битых пикселей быть не должно

Допустимое количество битых пикселей на новой ЖК-панели определяется международным стандартом ISO 13406-2.

В этом документе описаны нормальные рабочие параметры дисплея. Таким образом, стандарт определяет 3 типа битых пикселей:

• открытый — выделен белым, не восстанавливается;
• закрытые — черные точки на ремонте в сервисном центре;
• цветной: битый пиксель светится красным, синим, зеленым оттенком, что указывает на отказ транзистора.

Большинство производителей делят матрицы на четыре сегмента:

• в классе А не должно быть битых пикселей. Эта техника относится к премиум-классу;
• категория B допускает от 2 до 4 черных точек, до 5 цветных точек на миллион;
• в классе C телевизор не считается бракованным, если имеется до 5 черных, 15 белых и 50 цветных пикселей. Такие матрицы типичны для государственных служащих;
• категория D — устройства с количеством брака до 700. Таких телевизоров в продаже практически нет.

В магазине чаще всего продаются телевизоры с дисплеями класса B.

Распространяется ли гарантия

Выявить дефект можно только после полной сборки телевизора.

Матрица — это панель, которая требует сложного и трудоемкого производства. Выявить дефект можно только после полной сборки телевизора.

Если производитель устранит все дефектные панели, даже с одним дефектным пикселем, стоимость панелей значительно увеличится. Поэтому в стандарте было изложено компромиссное решение:

• производитель обязан следить за качеством товара, не превышая лимит, установленный на дефекты;
• покупатели могут столкнуться с панелью с небольшим дефектом, но имеют право проверить пиксели на телевизоре в магазине перед покупкой.

Если покупатель не заметит белую точку в магазине, он не сможет оформить возврат по гарантии.

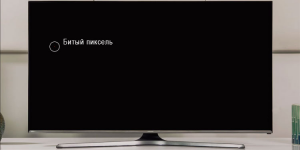

Как проверить телевизор на битые пиксели самостоятельно

Покупатель в салоне может самостоятельно проверить матрицу на наличие дефектов. Эта процедура предусмотрена на законодательном уровне. Если продавец-консультант отказывается от возможности осмотра, настаивает на оплате услуги осмотра, от покупки в этом магазине лучше отказаться.

Для проведения теста вам необходимо заранее подготовить USB-накопитель, наложив на него монохромные видеоизображения в белом, черном, синем, красном или 4k-формате для ТВ-теста, способного показать работу светодиодной панели:

Перед тестом телевизор должен поработать несколько минут, так как дефекты проявляются только на нагретом экране. Если на экране есть дефект, это будет видно при проверке.

При покупке смарт-ТВ можно обойтись без флешки, достаточно установить приложение-тестер (среди популярных программ для Android: Dead Pixel Detector & Fixer, Screen Check, Dead Pixel Test) или посетить сайт, предоставляющий такие услуги (для пример Dead Pixel Buddy, где представлены 9 цветных изображений с высоким разрешением, или ЖК-дисплей DeadPixelTest, где изображения удобно размещаются с помощью ссылок).

Также можно использовать ноутбук:

• подключить к нему телевизор через кабель HDMI;
• открыть веб-сайт или приложение (например, Dead Pixel Tester, бесплатно доступен для Windows 7,8,10);
• просматривайте изображения, видеоролики, чтобы определить наличие выжженных участков.

Адаптивные тесты

Специально разработанные тесты и изображения помогут обнаружить дефекты. Как правильно проверить новый телевизор в магазине при покупке? Выберите алгоритм для различных разрешений HD, Full HD и 4K с эталонными цветами.

Аддитивная цветовая модель означает:

• all_pl_off (черный) — отображает отключенные ячейки;
• all_pl_on (белый) — для включенных пикселей;
• blue_pl_on (синий) — зеленый и красный элементы отключены, синий — включены;
• green_pl_on (зеленый) — указывает красный и синий зеленый и выключенные пиксели;
• зеленый + blue_pl_on (голубой) — рабочие синие и зеленые пиксели, красный «битые»;
• red_pl_on (красный) — для красных ячеек включены, а синих и зеленых ячеек отключены;
• red + blue_pl_on (magenta) — свидетельство работы красного и синего элементов, зеленый не отображается;
• red + green_pl_on (желтый) — отображает красные и зеленые ячейки включенными, отключенными — синими.

Важно! Во всех заливках, кроме последней, на мониторе не должно быть пятен, отличающихся от эталонного цвета.

Увеличительное стекло

Для визуального осмотра экрана используйте увеличительное стекло. При кормлении белого ящика могут быть видны черные точки. На черном экране появляются белые пятна. Дефектные субпиксели цвета обнаруживаются поочередным изменением цвета дисплея.

Важно! Некоторые дефекты могут быть обнаружены при нагревании матрицы. Это цветные полосы, сетки, шахматные заливки, на которых выделены цветные подпиксели.

Сколько битых пикселей допускается

У разных дисплеев есть своя «сломанная» ставка баллов. Чтобы понять, как проверить отсутствие рабочих пикселей на телевизоре, следует изучить паспорт и узнать, к какому из них он относится. Далее можно предположить примерное количество рекламных роликов для телевизора Full HD. Чем выше разрешение, тем пропорциональнее увеличивается возможный объем «неправильных точек.

Класс экрана Количество точек Количество черных точек Неточности цвета Кластер из 2+ элементов

В	0	0	0	0
II	1-3	1-3	3-7	0
III	3-7	10-20	40-60	0
IV	40-70	130–170	450+	4+

Первоклассные технологии, такие как LG OLED 77C9PLA, совершенны даже в мельчайших деталях, поэтому они относятся к премиальному сегменту.

ТВ второго класса занимает львиную долю рынка, требований к нему меньше. Такие модели работают до 10-15 лет без превышения «нормы битых пикселей.

К бюджетной категории относятся модели третьего класса. Их часто используют в общественных местах для трансляции видео в фоновом режиме, поэтому особых требований к калибровке нет.

Телевизор класса IV — это редкость, о которой лучше всего забыть. Количество дефектных пятен на экране может достигать 700 штук. Это очень заметно при отображении.

Гарантийный случай

Почему разрешены битые пиксели? Дело в том, что технология изготовления ЖК-матриц очень сложная, и даже не все производители устройств могут позволить себе собственное производство. И выявить такой дефект можно только на собранном устройстве. Если производитель устранит экраны даже с незначительными дефектами, то цена телевизоров и мониторов вырастет в несколько раз. Поэтому был найден такой компромисс:

• Производители держат производство на прежнем уровне и не поднимают цены.
• Покупатели допускают наличие определенного количества битых пикселей, что не является гарантийным случаем. В этом случае покупатель вправе проверить дисплей перед покупкой.

Допустимое количество

Сколько битых пикселей допустимо? Ответ на этот вопрос содержится в международном стандарте качества ЖК-телевизоров ISO 13406-2. Определите 3 типа плохих мест:

1. Открытые или белые: эти пиксели замерзают в открытом состоянии и постоянно светятся белым.
2. Закрытые или черные: эти пиксели замерзают в закрытом состоянии и постоянно светятся черным.
3. Цветные: эти пиксели имеют неисправный управляющий транзистор и постоянно горят одним из трех цветов: красным, зеленым или синим.

ЖК-устройства также делятся на 4 класса. Первый класс — высший, наличие неисправных мест в массиве устройств этого класса вообще не допускается. Большинство представленных на рынке устройств относятся к второму классу. Стандарт определяет допустимое количество различных типов дефектных точек в зависимости от максимального поддерживаемого разрешения. Информация для распространенных устройств 2-го класса приведена в таблице ниже.

тип пикселя максимальное разрешение	1280 × 720 (720p, готовность к HD)	1920 × 1080 (1080p, Full HD)
1. Белый	2	4
2. Черный	2	4
3. Красочный	5	10
ОБЩИЙ	9	18

Как проверить

Чтобы проверить наличие дефектов на экране, нужно постоянно отправлять изображения основных цветов и при этом внимательно наблюдать за ним, пытаясь найти пятна другого цвета. Вот так выглядят битые пиксели. Например, когда на экране отображается белое изображение, легко обнаружить черные и цветные точки. Если цвет черный, легко обнаружить белые пятна и т.д. Перед тестированием при выключенном телевизоре убедитесь, что на экране нет частиц пыли и другого мусора.

Мы подготовили для вас специальный архив, в котором есть видео-тест. Последовательный просмотр изображений разных цветов, что позволит вам проверить наличие дефекта. Есть также сами изображения, чтобы вы могли более подробно рассмотреть отдельные цвета. Вы можете скачать тест по следующей ссылке: Pixel test. Разархивируйте его и запишите на флешку, прежде чем идти в магазин. Перед покупкой попросите продавца воспроизвести это видео с флешки на телевизоре.

Как восстановить

Но что делать, если телевизор уже куплен, и в процессе тестирования обнаружили битый пиксель, что делать в такой ситуации, узнаем дальше. Пиксели также могут быть повреждены при использовании телевизора. Сразу замечаем, что нормализовать можно только цветные точки. Однако их функциональность — явление временное. Через несколько дней дефект появится снова.

С помощью программного обеспечения

Мы используем программное обеспечение. Для этого используются приложения, как бесплатные в открытом доступе, так и платные.

1. Программа платная, но разработчики утверждают, что после ее запуска можно за считанные минуты устранить до 90% всех дефектов экрана.
2. Видео, в котором цвета меняются с большой скоростью в течение 12 часов. Рекомендуется включать на ночь, но не следует смотреть на экран, так как есть вероятность вызвать судорожный припадок.
3. Универсальная программа, которую можно установить как на компьютер, так и на смартфон. На сайте есть подробные видео инструкции по установке и настройке.
4. Сайт, на котором вы можете создать онлайн. Вы можете вручную указать поврежденный участок экрана и начать лечение.

Ручной способ

Делаем физическое усилие. В этом случае нужно аккуратно помассировать поврежденный участок ватным тампоном или ластиком на карандаше. Для этого находим все плохие места, выключаем телевизор и совершаем круговые движения в нужном месте. Однако, даже сделав все правильно, желаемого результата можно не добиться, а вот повредить соседние элементы вполне возможно.

Как убрать баллы вручную

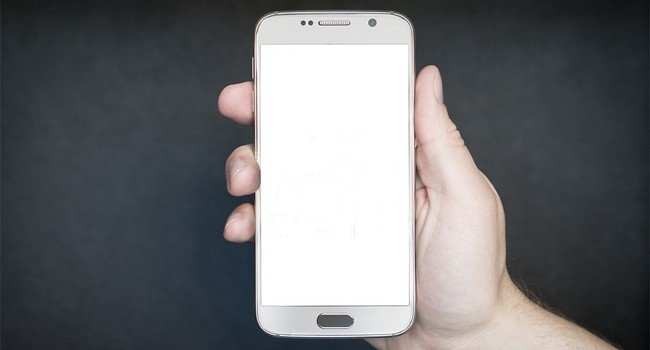

Как проверить битые пиксели на телефоне?

К сожалению, битые пиксели встречаются и на новых устройствах, не говоря уже о старых, которые необходимо тщательно проверять. Проверить девайс на битые пиксели совсем несложно. Есть несколько решений

Проверка экрана с помощью встроенных функций

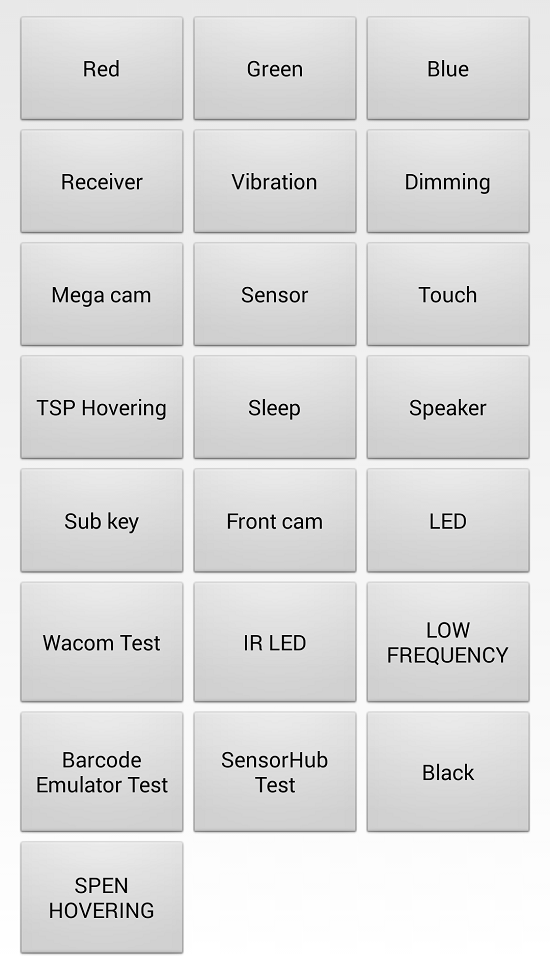

На некоторых смартфонах, особенно на устройствах Samsung, поддерживается специальное меню для тестирования функций и экрана. Для запуска меню необходимо открыть приложение «Телефон» и набрать команду * # 0 * #, после чего вы увидите меню на экране.

Здесь есть такие кнопки, как Красная, Зеленая, Синяя и Черная, как вы уже догадались, они означают цветовую схему. Затем, нажав на красный, экран станет красным.

Эта функция проверяет экран на битые пиксели. А для полного контроля нужны разные цвета, потому что, например, на черном экране битый пиксель не будет, а на зеленом — будет.

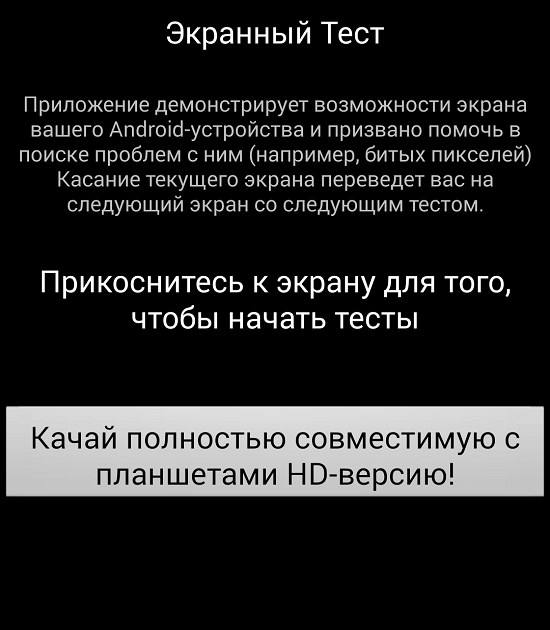

Проверка с помощью приложения

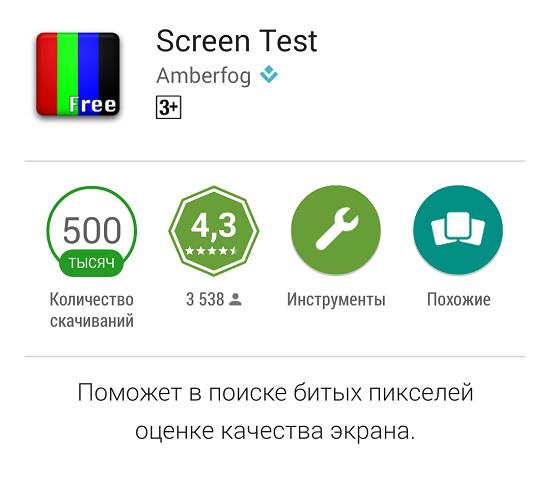

В Play Market есть приложения, позволяющие управлять экраном. Один из них называется Screen Test.

Зайдите в Маркет, скачайте и запустите.

Коснитесь экрана и получите различные цвета и изображения, которые позволят вам полностью проверить экран на наличие битых пикселей.

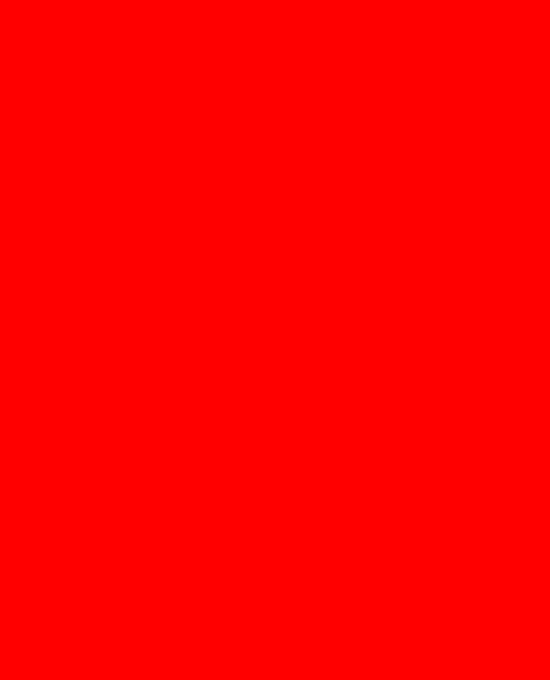

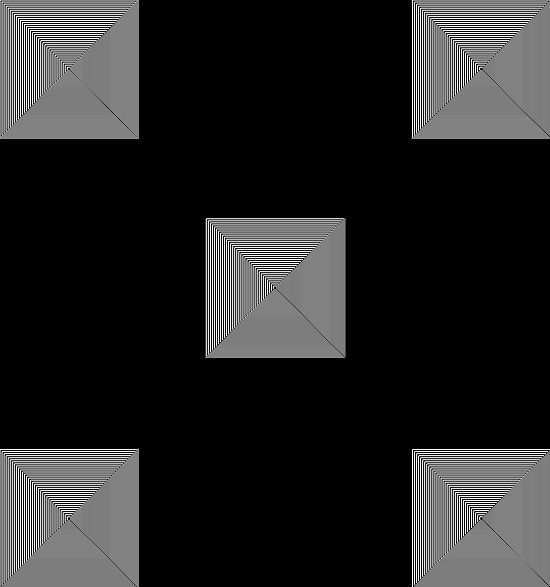

Загружаем картинки на смартфон

Другой способ попроще. Сделайте снимок яркого цвета, загрузите его на свое устройство и откройте (можно поставить на рабочий стол). Если есть битый пиксель, вы его увидите. Рекомендуется загружать изображения разных цветов для более точной проверки. В некоторых случаях, если на вашем устройстве установлено приложение для рисования, вам просто нужно заполнить рисунок желаемым цветом.

5 лучших Android приложений для выявления проблем с сенсорным экраном

Нет никаких сомнений в том, что Android сейчас самая популярная мобильная операционная система. По сравнению с любой другой мобильной операционной системой Android предлагает пользователям больше возможностей. Кроме того, Android всегда был известен своим огромным количеством приложений.

В магазине Google Play доступны различные типы приложений, такие как приложения для повышения производительности, служебные приложения, приложения для устранения неполадок и т.д. В этой статье мы решили поделиться списком лучших приложений для Android, которые помогут вам протестировать сенсорный экран вашего телефона или планшета.

С помощью этих приложений вы можете быстро узнать, правильно ли работает сенсорный экран вашего Android-устройства. Эти приложения также помогут вам выявить и диагностировать любые проблемы, связанные с сенсорным экраном на вашем смартфоне или планшете.

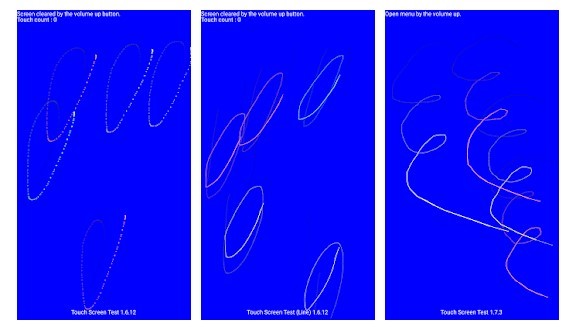

1. Touch Screen Test

Если вы ищете простое приложение для проверки работоспособности сенсорной панели, то Touch Screen Test может быть лучшим выбором для вас. Поскольку приложение предназначено для тестирования сенсорного экрана, вам нужно использовать кнопки увеличения и уменьшения громкости для навигации по меню приложения. Также рассматривается поддержка мультисенсорного экрана телефона.

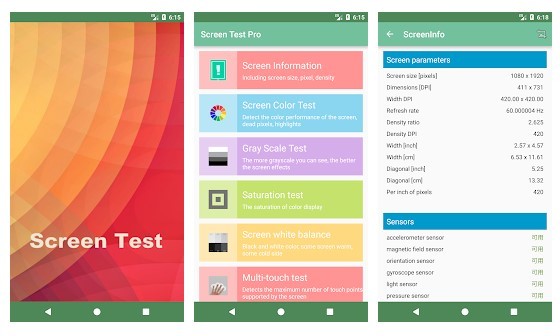

2. Screen Test Pro

Screen Test Pro — это относительно новое приложение для Android, которое позволяет вам тестировать функции сенсорного экрана вашего телефона. Приложение предоставляет подробный обзор экрана телефона. Screen Test Pro отображает много информации, такой как размер разрешения, пиксели, плотность, значение DPI и т.д. Приложение также определяет глубину цвета на экране и битые пиксели.

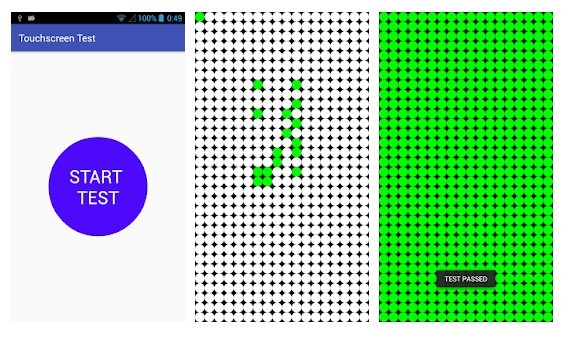

3. Touchscreen Test

Это еще одно лучшее приложение для тестирования Android, которое поможет вам найти мертвую область экрана. Приложение немного отличается от всех остальных, перечисленных в статье. Touchscreen Test использует уникальный метод поиска слепых зон на экранах телефонов. Приложение показывает круги на экране, когда вы касаетесь кругов, он загорается зеленым и остается прежним. Вы должны заполнить все кружки. Если вы найдете слепое пятно, вы узнаете, потому что круг не загорится.

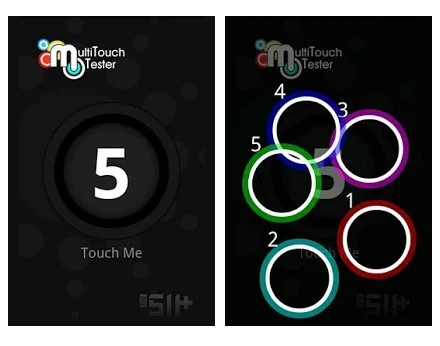

4. MultiTouch Tester

MultiTouch Tester — очень полезное приложение для тестирования дисплея. Приложение позволяет узнать, сколько касаний ваш телефон может обработать одновременно. Как только вы коснетесь экрана несколькими пальцами, приложение пронумерует каждый из них и придаст им уникальный цвет. Приложение также записывает, сколько пальцев было приложено к дисплею.

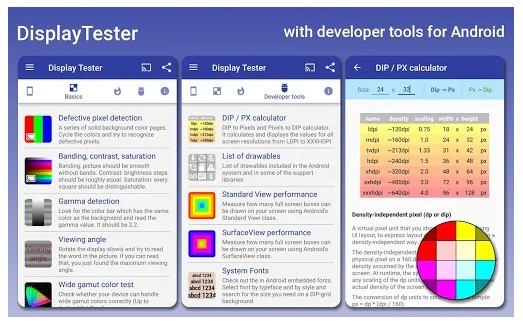

5. Display Tester

Это приложение предназначено для тех, кто ищет бесплатный инструмент для проведения серии углубленных тестов на экране своего смартфона. Хорошо то, что Display Tester поддерживает тестирование на всех типах экранов, включая LCD, OLED, AMOLED и так далее. Приложение позволяет выполнять различные необходимые тесты, такие как проверка цвета, калибровка гаммы, проверка угла экрана, проверка битых пикселей и т.д.

Особенности программы TFT тест монитор

• Определение цветового градиента
• Равномерность подсветки ЖК-дисплея
• Битые пиксели на матричном экране
• Оценка производительности жидкокристаллической матрицы
• Сетка проверки читаемости
• Перемещение прямоугольника или квадрата
• Насыщенность цвета

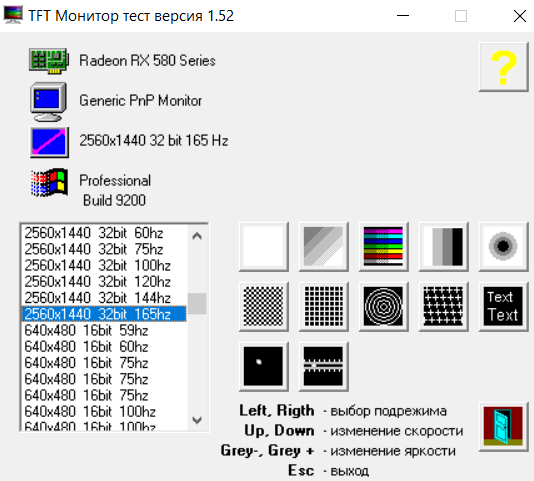

Как настроить TFT Монитор Тест

Само приложение позволяет протестировать цветопередачу или найти дефекты монитора. Вы должны запустить его и выбрать режим видео (разрешение, бит и герц).

Теперь определитесь с режимом. Например, сплошной квадрат идеально подходит для проверки монитора на битые пиксели. Краткое описание каждого теста см. Ниже:

Полный квадрат	Показывает равномерность подсветки и отсутствие битых пикселей
Диагональ с переменной яркостью Цвета с переменной яркостью	Контроль синхронности увеличения яркости цветов

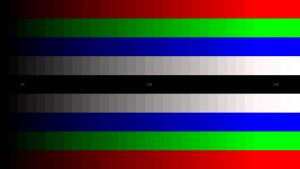

Ступенчатый градиент Градиент кольца	Фактически проверяется линейность и дискретность матрицы
Линии Сеть	Проверка читаемости отображения деталей
Ты ищешь Модели	Подходит для тестов интерполяции с неродным разрешением
Шрифты разного размера	Простая проверка читаемости разных символов
Мобильная площадь	Следите за своей оценкой производительности (покажите среднее время ответа)

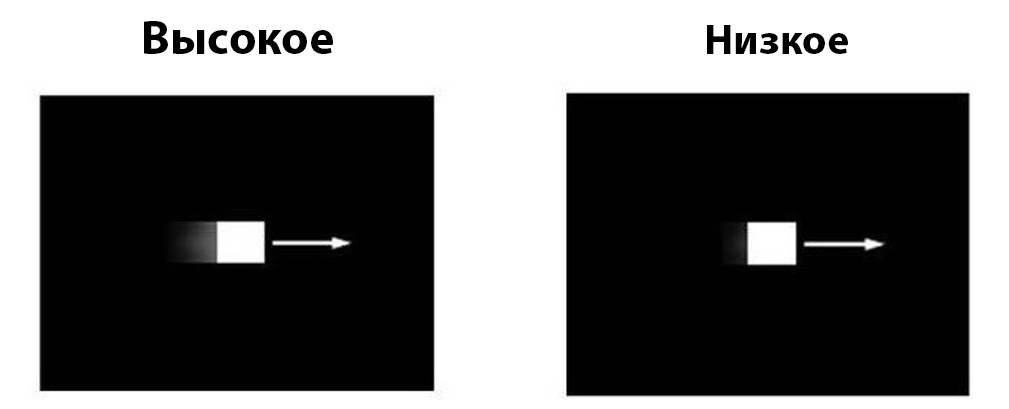

Как проверить время отклика монитора

Используя режим Moving Square, вы можете визуально оценить работоспособность монитора. Вам будет показано среднее время ответа. Чтобы точнее его оценить, понадобится специальное оборудование. Короче говоря, размытие движущегося квадрата указывает на высокое время отклика.

Приложение также показывает ожидаемое время ответа. Если запустить этот тест на телевизоре и мониторе, разницу можно будет увидеть на глаз. Малое время отклика устраняет размытость и делает изображение четким. Это особенно полезно в онлайн-шутерах…

Проверка на битые пиксели и засветы

Для начала посмотрим на битые пиксели. Не будем слишком зацикливаться. В мониторах допускается от 3 до 5 неработающих пикселей. Если у вас 3 сгоревших пикселя или только 5 черных пикселей, ваша гарантия может быть аннулирована. У производителей такой дефект считается нормой.

Как проверить? Выберите режим Full Square в программе TFT Monitor Test. Измените все цвета и посмотрите, есть битые пиксели или нет. Я проверил так же и был нереально удовлетворен, когда получил HP Omen 27i с идеальной матрицей.

А во-вторых, светится, светится и снова светится. Их сложно идентифицировать при выдаче, даже во время проверки. Это потому, что освещение в таких местах на высоте. А чтобы их раскрыть, нужно активировать черный квадрат (такой же режим). Даже если прямо сразу будут видны крупные блики.

Согласитесь, действительно неприятная картина. В мрачных играх или фильмах это будет постоянно заметно. Его просто нужно протестировать перед покупкой. Так как после боя они кулаками больше не качают. Прочитала отзывы и решила переплатить…

В завершение

В этой статье мы подробно разобрались, как выглядят битые пиксели на телевизоре, как их обнаружить, и определили методы лечения. Сразу отметим, что правильнее проводить тесты в магазине. В этом случае вы гарантированно приобретете хороший телевизор с полнофункциональным экраном. Конечно, такие бренды, как Samsung или LG, всегда поддерживают высокое качество, но и их продукция несовершенна. Поэтому вам обязательно понадобится проверка, которую вы сможете сделать самостоятельно.
